XL-21型低壓動力柜
產品描述
參數
概述
XL－21系統動力配電箱適合于工業與民用建筑中作交流頻率為50Hz、電壓500V及以下、三相四線電力系統的動力配電和照明配電用。

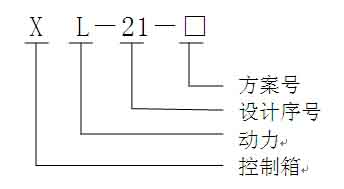

型號說明
結構簡介
本產品系戶內封閉式配電箱。箱體用薄鋼板彎制而成，正面為單扇左開門，門上裝有電壓表、電流表等測量?jī)x表和操作電器、信號電器。刀開關操作手柄裝在箱前右上部。箱體上部有可拆卸的蓋板，箱內右側設有固定電纜之線夾。配電箱靠墻安裝。進出線電纜由底部引入。用戶有特殊要求亦可在箱頂蓋板上開進線敲落孔或加裝母線室。
技術參數
額定工作電壓：AC380V
額定絕緣電壓：AC660V
額定工作頻率：50Hz
額定工作電流：100、125、160、200、225、250、315、400A
出線回路分?jǐn)嗄芰Γ?0kA
外殼防護等級：IP30
外形及安裝尺寸
|
序號 |
外形尺寸 |
安裝尺寸 |
|||
|
H（高） |
B（寬） |
L（深） |
B1 |
L1 |
|
|
1 |
1600 |
600 |
370 |
550 |
250 |
|
2 |
1600 |
600 |
470 |
550 |
350 |
|
3 |
1700 |
700 |
370 |
650 |
250 |
|
4 |
1700 |
700 |
470 |
650 |
350 |
訂貨須知
產品的型號、規格（包括主電路方案號和輔助電路方案號）；
主電路系統圖；
輔助電路電氣原理圖；
柜內元器件清單；
有特殊要求產品或增加的備品備件應提出清單。
